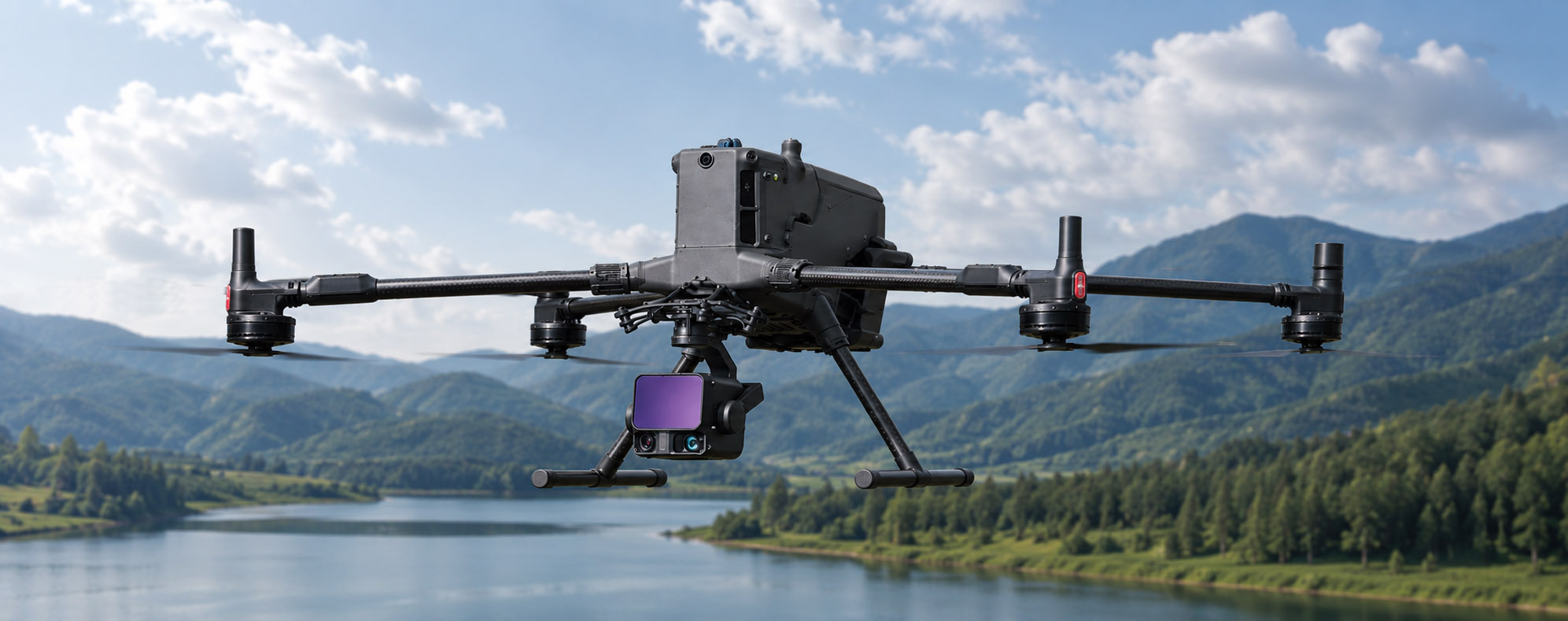

سیستم لایدار هوابرد با دقت بالا Zenmuse L3 برای مأموریتهای سخت نقشهبرداری و نقشهکشی طراحی شده است. این سیستم با لیزر ۱۵۳۵ نانومتر، دوربینهای دوگانه RGB با وضوح ۱۰۰ مگاپیکسل و قابلیت ثبت تا ۱۶ بازتاب، نفوذ فوقالعاده در پوشش گیاهی و دقت ۳ سانتیمتری در سطح نقشهبرداری را ارائه میدهد و کارایی بینظیری را در مناطق وسیع تضمین میکند.
لیزر ۱۵۳۵ نانومتر به تشخیص تا ۹۵۰ متر دست مییابد و امکان پروازهای ارتفاع بالا بین ۳۰۰ تا ۵۰۰ متر را فراهم میکند.

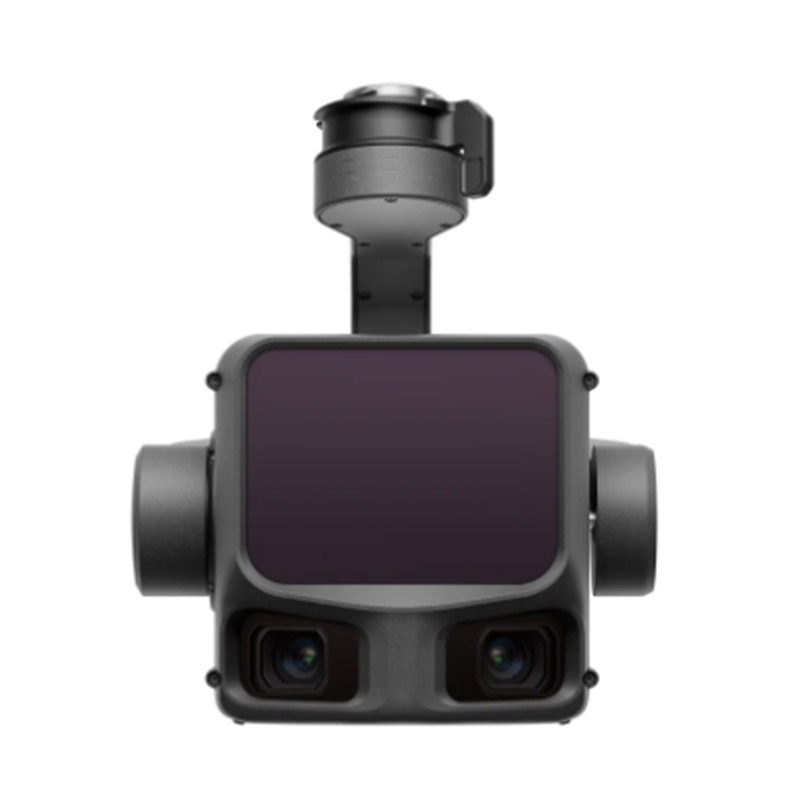

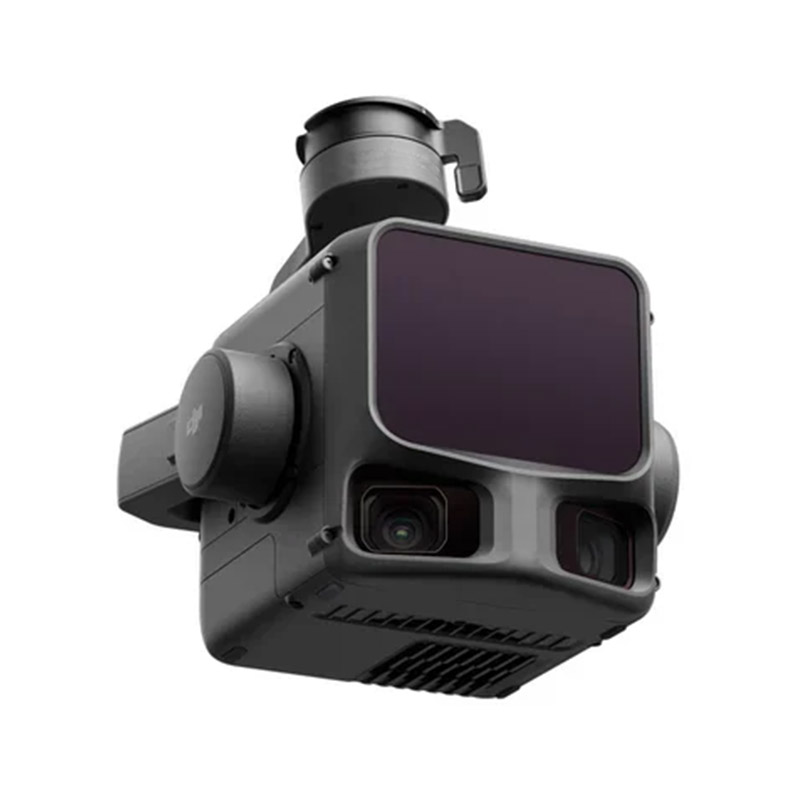

دارای دو سنسور CMOS Micro 4/3 با میدان دید ترکیبی 107 درجه برای ابرهای نقطهای با رنگ واقعی و فتوگرامتری با وضوح بالا است.
تا ۲ میلیون پالس در ثانیه شلیک میکند، با پوشش تا ۱۰ کیلومتر مربع در هر پرواز یا ۱۰۰ کیلومتر مربع روزانه.
ارائه راهاندازی فوری POS، بهروزرسانیهای 200 هرتز و پردازش یکپارچه سرتاسری با DJI Terra برای گردشهای کاری خودکار.
دقت عمودی ۳ سانتیمتری را در ارتفاع ۱۲۰ متری ارائه میدهد که توسط یک IMU با دقت رول و پیچ ۰.۰۱ درجه پشتیبانی میشود.
دارای واگرایی پرتو 0.25 میلیرادیان و 16 بازگشت، نفوذ در پوشش گیاهی متراکم برای ثبت نقاط زمین و سیمهای نازک.
مشخصات و پارامترهای سیستم | |
پارامتر |
مشخصات |
| ابعاد | ۱۹۲ × ۱۶۲ × ۲۰۲ میلیمتر |
| وزن | تقریباً ۱.۶۰ کیلوگرم (بدون کانکتور تکگیمبال) |
| مصرف برق | معمولی: ۶۴ وات؛ حداکثر: ۱۰۰ وات |
| رتبه IP | IP54 (استاندارد IEC 60529) |
| دمای کاری/ذخیرهسازی |
دمای کاری: ۲۰- تا ۵۰ درجه سلسیوس (۴- تا ۱۲۲ درجه فارنهایت) دمای ذخیرهسازی: ۴۰- تا ۷۰ درجه سلسیوس (۴۰- تا ۱۵۸ درجه فارنهایت) |
| حافظه پشتیبانیشده | کارت CFexpress™ نوع B (توصیه شده استاندارد ۱ ترابایت) |
ماژول لیدار | |
| پارامتر | مشخصات |
|
دقت سیستم |
• در ارتفاع پرواز ۱۲۰ متر: عمودی: ۳ سانتیمتر، افقی: ۴ سانتیمتر (RMSE) • در ارتفاع پرواز ۳۰۰ متر: عمودی: ۵ سانتیمتر، افقی: ۷.۵ سانتیمتر (RMSE) |
ضخامت ابر نقاط |
۱.۲ سانتیمتر @ 1σ (ارتفاع ۱۲۰ متر، تصویر اورتوفوتو) ۲.۰ سانتیمتر @ 1σ (ارتفاع ۳۰۰ متر، تصویر اورتوفوتو) |
| طول موج لیزر | ۱۵۳۵ نانومتر |
|
حداکثر برد تشخیص |
• ۷۰۰ متر @ ۱۰٪ بازتابندگی، ۳۵۰ کیلوهرتز • ۹۵۰ متر @ ۱۰٪ بازتابندگی، ۱۰۰ کیلوهرتز • ۲۰۰۰ متر @ ۸۰٪ بازتابندگی، ۱۰۰ کیلوهرتز |
| نرخ پالس | ۱۰۰ کیلوهرتز / ۳۵۰ کیلوهرتز / ۱۰۰۰ کیلوهرتز / ۲۰۰۰ کیلوهرتز |
| حداکثر تعداد برگشتهای پشتیبانیشده | ۴ / ۸ / ۱۶ برگشت (بسته به پیکربندی فرکانس پالس) |
| حالتهای اسکن | اسکن تکراری خطی، اسکن تکراری الگوی ستارهای، اسکن غیرتکراری |
|
میدان دید (FOV) |
• اسکن خطی: افقی ۸۰ درجه، عمودی ۳ درجه • الگوی ستارهای / غیرتکراری: افقی ۸۰ درجه، عمودی ۸۰ درجه |
| اندازه لکه | Φ ۴۱ میلیمتر @ ۱۲۰ متر، Φ ۸۶ میلیمتر @ ۳۰۰ متر (1/e²) |
| دقت فاصلهیابی | دقت مطلق: ±۱۰ میلیمتر؛ تکرارپذیری: < ۵ میلیمتر (1σ) |
دوربین نقشهبرداری | |
| پارامتر | مشخصات |
| حسگر | CMOS ۴/۳ (دوربین نور مرئی دوگانه ۱۰۰ مگاپیکسل) |
| وضوح عکس | ۱۰۰ مگاپیکسل(۱۲۲۸۸ × ۸۱۹۲) /۲۵ مگاپیکسل(۶۱۴۴ × ۴۰۹۶) |
| Lens |
معادل فرمت: ۲۸ میلیمتر میدان دید: ۷۳.۳° (مورب) / ۶۲° (افقی) / ۴۱.۲° (عمودی) |
|
دیافراگم و شاتر |
• دیافراگم: f/2.0 تا f/11 • شاتر مکانیکی: ۲ تا ۱/۲۰۰۰ ثانیه (عمر شاتر ۵۰۰٬۰۰۰ چرخه) • شاتر الکترونیکی: ۲ تا ۱/۱۶۰۰۰ ثانیه |
| حداقل فاصله زمانی عکاسی | ۲۵ مگاپیکسل (JPEG): ۰.۵ ثانیه؛ ۱۰۰ مگاپیکسل (JPEG): ۱.۰ ثانیه؛ RAW: ۱.۲ ثانیه |
| وضوح ویدئو | MP4 (H.265)، حداکثر ۴K @ ۳۰ فریم در ثانیه |
سیستم ناوبری اینرسی (POS) | |
| پارامتر | مشخصات |
| دقت وضعیت | یاو: ۰.۰۲°، گام/رول: ۰.۰۱° (پسپردازش 1σ) |
| دقت موقعیتیابی (RTK) | افقی: ۱.۰ سانتیمتر + ۱ ppm؛ عمودی: ۱.۵ سانتیمتر + ۱ ppm |
| نرخ بهروزرسانی داده | GNSS: ۵ هرتز؛ بهروزرسانی POS: ۲۰۰ هرتز |
مشخصات مأموریت خود را به اشتراک بگذارید—مانند ظرفیت بار، نیازهای استقامت، یا محدودیتهای محیطی. تیم مهندسی ما دادههای شما را بررسی کرده و یک پیکربندی بهینهشده پهپاد متناسب با گردش کار صنعتی شما ارائه خواهد داد.
