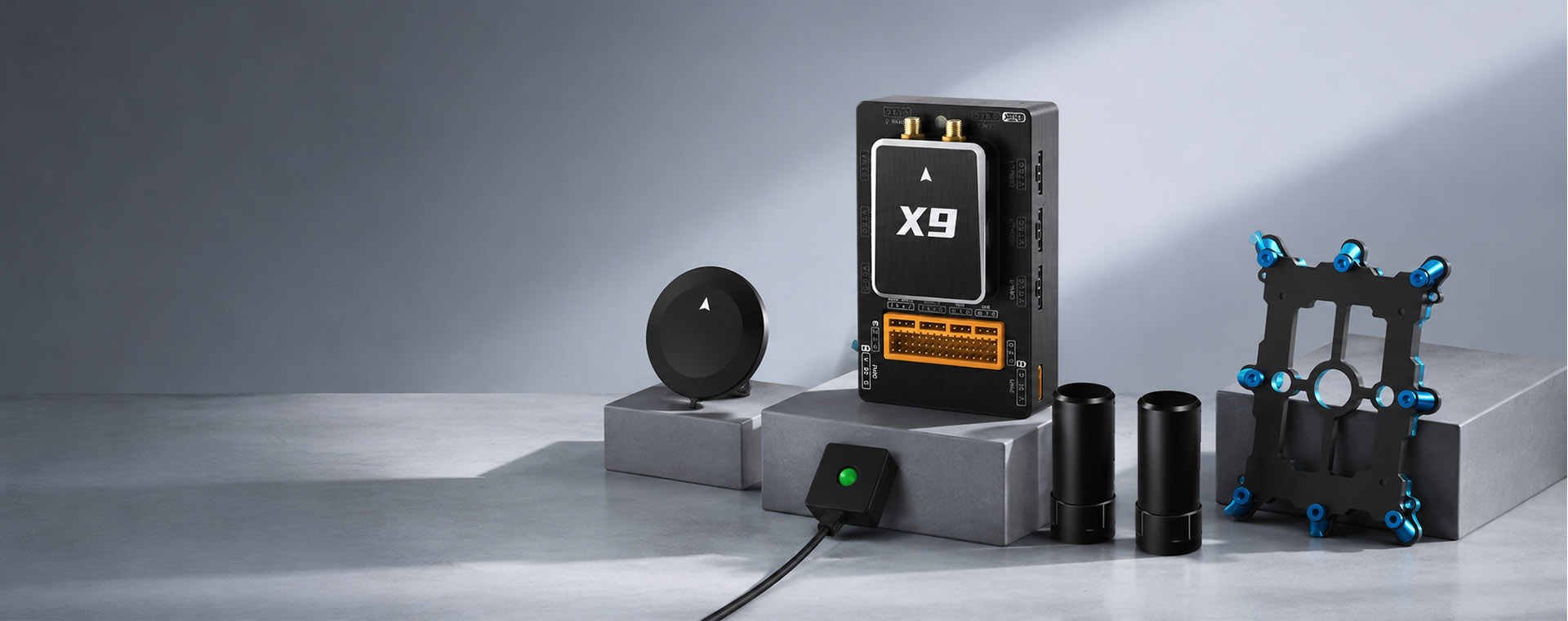

انتخاب ZAi-FC9 به معنای تجهیز ناوگان حمل بار سنگین خود به انعطافپذیری عملیاتی بینظیر است. با یکپارچهسازی باس قدرت مستقیم ۲۰ تا ۱۳۰ ولت، بافر یوپیاس خودکار ۳۰ دقیقهای و ناوبری مقاوم در برابر میدان مغناطیسی، به طور فعال خطرات بحرانی شکست را خنثی میکند. این خلبان خودکار قطعی برای شرکتهایی است که به ایمنی بدون سازش و عملکرد حملونقل قابل پیشبینی نیاز دارند.
انتخاب ZAi-FCX9 به معنای تجهیز ناوگان بالابر سنگین شما به انعطافپذیری عملیاتی بینظیر است. با یکپارچهسازی یک باس برق مستقیم ۲۰–۱۳۰ ولت، یک بافر UPS خودمختار ۳۰ دقیقهای و ناوبری مقاوم در برابر میدان مغناطیسی، این سیستم به طور فعال خطرات بحرانی شکست را خنثی میکند. این انتخاب قطعی خلبان خودکار برای شرکتهایی است که نیازمند ایمنی غیرقابل مصالحه و عملکرد حملونقل قابل پیشبینی هستند.
با کاهش داخلی ورودیهای باتری اصلی ۲۰–۱۳۰ ولت برای تأمین برق ایمن منطق و تجهیزات جانبی، رگولاتورهای خارجی مستعد خرابی را حذف میکند.
یک منبع تغذیه بدون وقفه صنعتی داخلی، تلهمتری، سنسورها و محاسبات را به مدت نیم ساعت فعال نگه میدارد اگر باتری اصلی پرواز قطع شود.
حلقههای پیشرفته ADRC و الگوریتمهای ضد نوسان، مسیرهای دقیق پرواز و قابلیتهای بازگشت خودکار را در هنگام قطع شدید قطبنما یا آنتن حفظ میکنند.
الگوریتمهای هوشمند توزیع مجدد نیروی رانش بلافاصله افت موتور را جبران میکنند و برای کوادکوپترها فرود اضطراری و برای هگزاکوپترها بازگشت ایمن را فراهم میکنند.
دارای 16 پورت PWM و 3 پورت CAN با تکیه بر ریلهای برق قابل تنظیم نرمافزاری 3-12 ولت، ارائه جریان تا 5 آمپر در هر خط.
| ۱. پارامترهای موقعیتیابی و IMU | ||
| آیتم پارامتر | جزئیات مشخصات | یادداشتها |

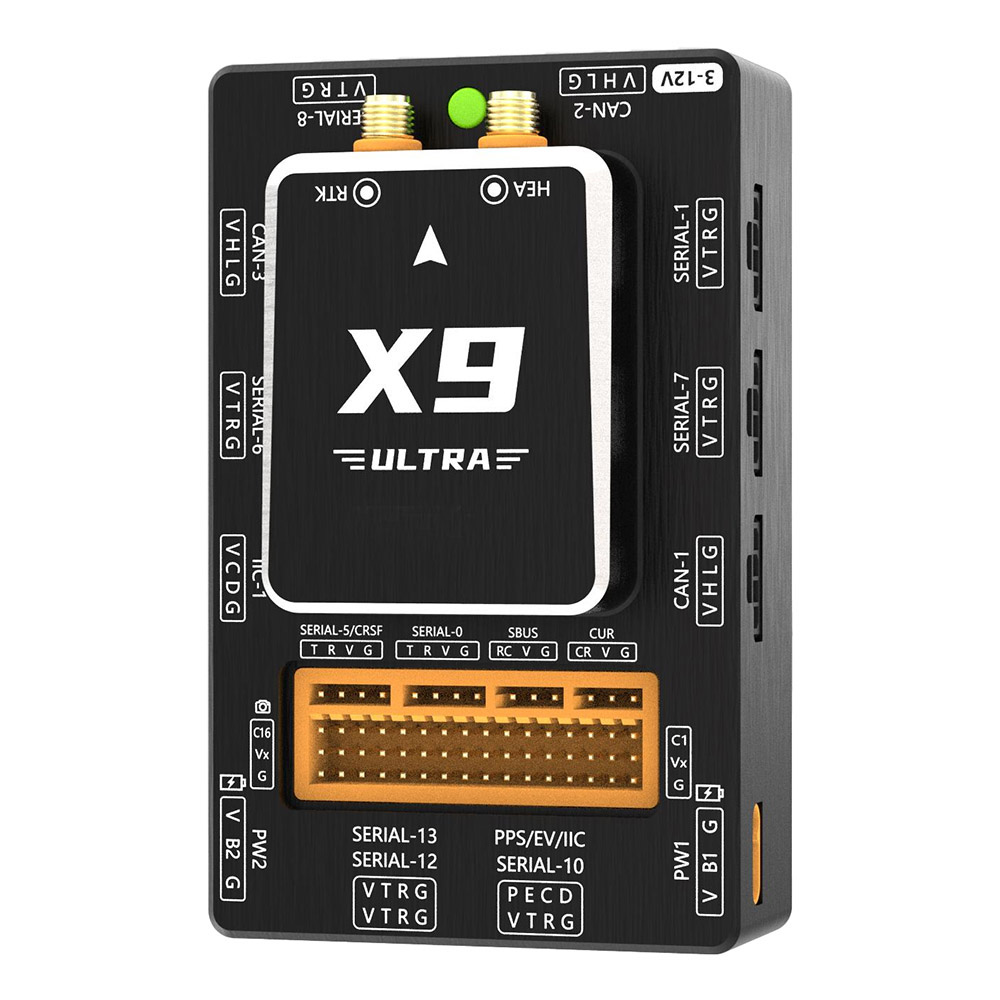

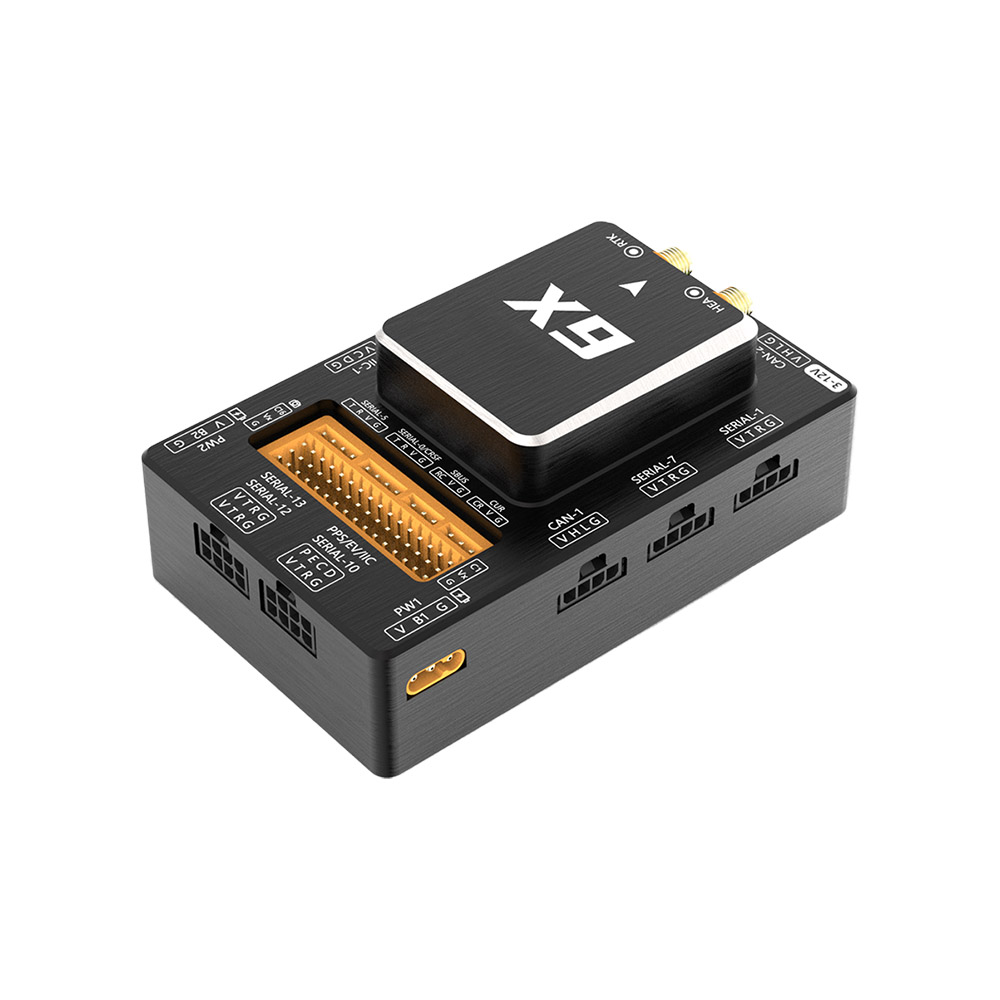

| نام مدل | ZAi-FCX9 | جایگزین نامگذاری اصلی سری X9 |
| روش موقعیتیابی | موقعیتیابی GNSS با دقت بالا | با عملکرد جهتیابی |
| دقت موقعیتیابی | RTK: 0.01 - 0.02 متر | غیر RTK: 0.3 - 0.4 متر | پشتیبانی از آنتن دوگانه |
| حسگرهای IMU داخلی | BMI088 + ICM40609 | IMUهای صنعتی با عملکرد بالا |
| قطبنما و فشارسنج | QMC5883L (قطبنما)، SPL06 (فشارسنج) | حسگری یکپارچه جهت و ارتفاع |
| ۲. مشخصات الکترونیکی و توان | ||
| آیتم پارامتر | جزئیات مشخصات | ویژگیها |
| محدوده ولتاژ تغذیه | ۲۰ - ۱۳۰ ولت | پشتیبانی از ورودی تغذیه مستقیم ولتاژ بالا |
| تشخیص ولتاژ | ۲ کانال | نظارت بر افزونگی تغذیه دوگانه |
| تشخیص جریان | ۱ کانال | ردیابی بلادرنگ وضعیت بار |
| حافظه داخلی (کارت SD) | 32GB | لاگهای با ظرفیت بالا برای ثبت دادههای پرواز |
| UPS یکپارچه | داخلی، تا ۳۰ دقیقه پس از قطع برق اصلی کار میکند | تضمین اجرای ایمن سیستم و فرود اضطراری |
| محافظت از پورتها | محافظت در برابر اضافه ولتاژ و اضافه جریان در همه پورتها | کاهش خطر خرابی سختافزار |
| ۳. واسطها و پورتهای جانبی | ||
| نوع پورت | کانالهای موجود | مشخصات فنی |
| پورتهای PWM | ۱۶ کانال | تغذیه قابل تنظیم ۳-۱۲ ولت، خروجی ۵ آمپر |
| پورتهای سریال UART | ۱۰ کانال | اتصال تلهمتری و فرستنده-گیرنده چندپروتکلی با سرعت بالا |
| پورتهای گذرگاه CAN | ۳ کانال | ۱ کانال از تغذیه قابل تنظیم ۳-۱۲ ولت با خروجی ۵ آمپر پشتیبانی میکند |
| پورتهای IIC (I2C) | ۲ کانال | گذرگاه اختصاصی برای توسعه حسگر خارجی |
| ۴. دادههای مکانیکی و محیطی | ||

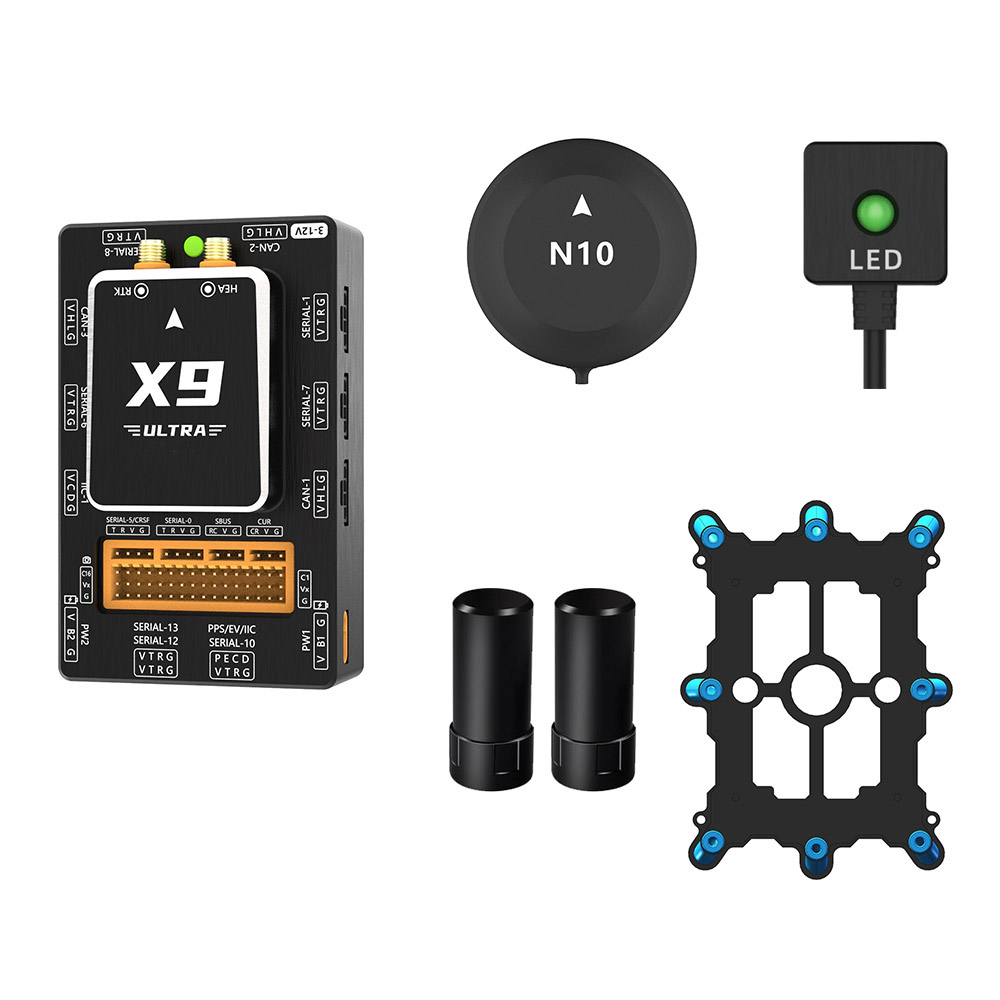

| نام قطعه | ابعاد (اندازه) | وزن |

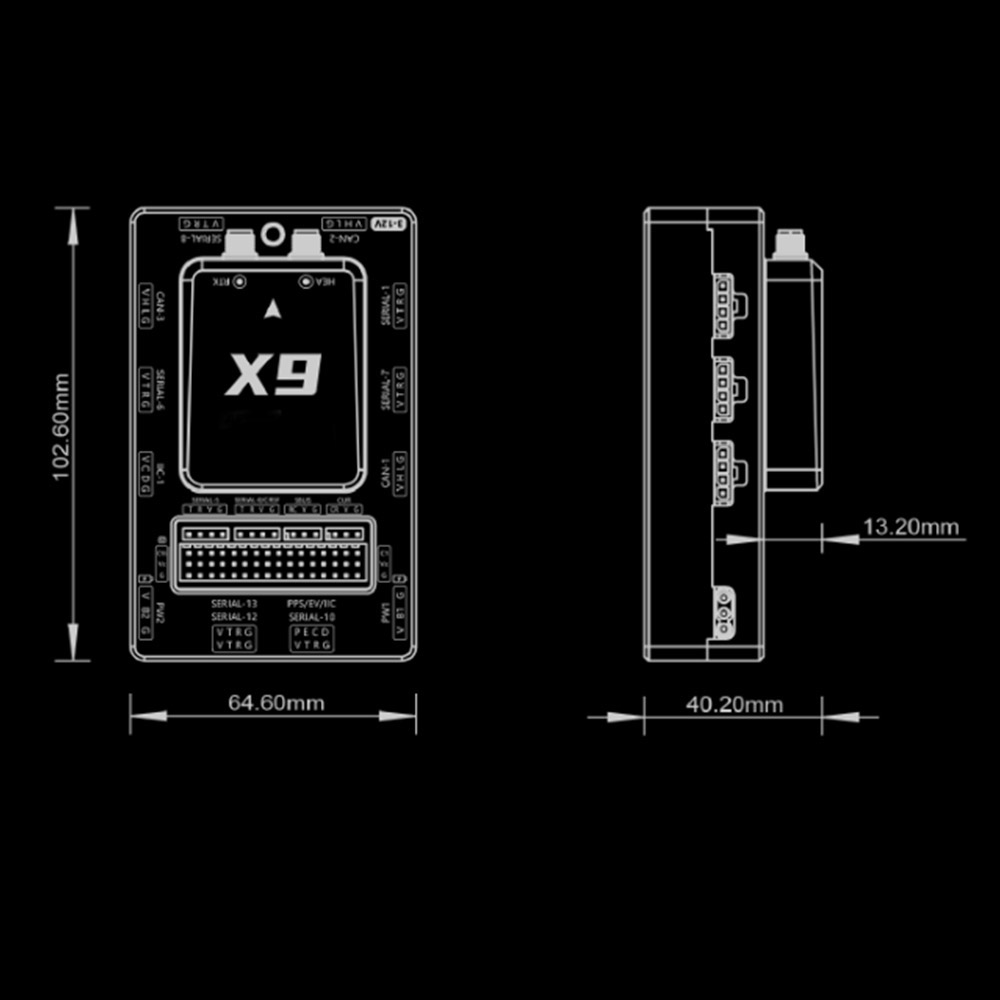

| جعبه کنترلکننده اصلی | ۱۰۲ × ۶۵ × (۲۷+۱۳) میلیمتر | ۲۳۰ گرم |
| ماژول LED | ۲۰ × ۲۰ × ۱۰ میلیمتر | 32 g |
| ماژول GNSS | φ۶۲ × ۱۶ میلیمتر | 50 g |
| ماژول RTK | φ۲۵ × ۵۷ میلیمتر | 16 g |
| صفحه میرایی | ۱۳۴ × ۹۶ × ۱۰ میلیمتر | 38 g |
| دمای کاری | ۴۰- تا ۸۵+ درجه سانتیگراد | تحمل صنعتی |
| درجه حفاظت / محفظه | ۴۰- تا ۸۵+ درجه سانتیگراد | محفظهبندی آلیاژ آلومینیوم درجه هوانوردی |
مشخصات مأموریت خود را به اشتراک بگذارید—مانند ظرفیت بار، نیازهای استقامت، یا محدودیتهای محیطی. تیم مهندسی ما دادههای شما را بررسی کرده و یک پیکربندی بهینهشده پهپاد متناسب با گردش کار صنعتی شما ارائه خواهد داد.
